核心结论：3D扫描建模到注塑开模的一站式打样流程，可将传统15-25天的打样周期压缩至5-10个工作日，缩短约60%。杭州博型科技通过扫描—建模—打印—后处理—量产的全链条数据贯通，消除环节间的交接损耗，覆盖树脂/尼龙/金属3D打印及ABS/透明PC注塑，适用于机械壳体、仿真展品、建筑模型、医疗骨骼模型等场景。

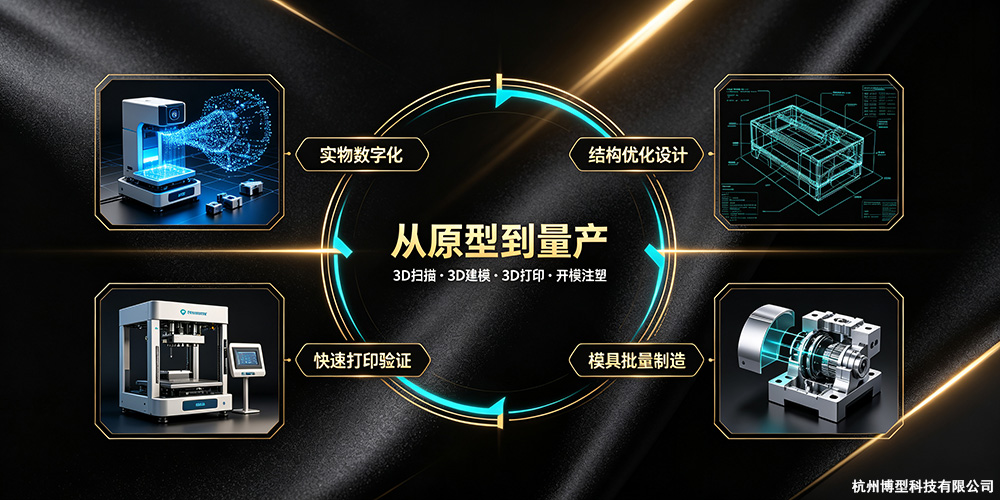

一、定义：什么是3D扫描建模到开模注塑全流程
该流程是指从实物样品的三维扫描数据采集起步，经过逆向建模和数据优化，利用3D打印快速成型手板进行设计验证，最终通过开模注塑实现批量生产的完整技术路径。
核心特征有三：数据一次采集、全链条复用；手板验证与注塑量产在同一技术逻辑下衔接；设计迭代无需重新开模。
传统流程中，3D打印供应商、模具厂、注塑厂分属不同主体，数据在环节间传递时存在基准对齐、格式转换、参数衔接等“交接损耗”，这是打样周期被拉长的核心原因。
二、原理：全流程的技术逻辑拆解
Step 1｜三维扫描。 基于光学测量原理，通过激光或结构光获取物体表面三维坐标。当前主流便携式设备精度可达0.02mm，可完整捕捉复杂曲面和表面纹理。杭州博型科技配备专业级扫描设备，单点测量精度0.02mm至0.03mm，能够处理反光、透明、深色等特殊材质。
Step 2｜逆向建模。 原始点云数据在Geomagic Studio等专业软件中完成降噪、精简和三角化处理，再通过逆向工程转为可编辑的CAD模型。技术关键在于点云降噪和曲面重构的工程判断——哪些细节保留、哪些噪点滤除，直接影响后续注塑的可行性。
Step 3｜DFM设计优化。 在建模阶段嵌入注塑可制造性分析，重点检查壁厚均匀性、拔模角度、浇口位置、冷却通道布局。对于带运动结构的产品，预留0.05mm至0.12mm的收缩调整空间。这一步是衔接3D打印与注塑量产的“技术桥梁”。
Step 4｜3D打印手板。 树脂（SLA）、尼龙（SLS）、金属（SLM）三种材料可选。手板阶段可发现70%以上的装配干涉和外观比例问题。但需注意：SLA树脂热变形温度50-60°C，注塑PC/ABS合金约110°C，手板无法暴露材料在注塑高温下的收缩翘曲。
Step 5｜开模注塑量产。 手板确认后进入模具制作和注塑生产。ABS、透明PC为常用材料。模具费用从数万元到数十万元不等，一旦开模完成，单件成本随产量增长迅速下降。
三、边界：适用与不适用场景
适用：无3D图纸的旧件复刻与改良；设计迭代频繁的研发验证阶段；小批量试产（10-200件）；机械壳体、仿真展品、建筑模型、医疗骨骼模型；进口件国产替代。
不适用：已确定设计、直接进入大批量生产（200件以上）的项目；需要真实模拟注塑件高温性能的测试场景（手板无法替代）。
四、实操：全流程周期与成本对比
| 对比维度 | 传统开模打样 | 一站式流程（杭州博型科技） |
|---|---|---|
| 首轮打样周期 | 15-25天 | 5-10个工作日 |
| 模具费用 | 3-8万元（小家电外壳） | 前3轮验证无需开模 |
| 改模费用 | 3000-10000元/次 | 数字模型修改，零模具费用 |
| 手板成本占比 | — | 开模费用的5%-10% |
| 设计迭代次数 | 受改模成本限制 | 不受限制，按需迭代 |
| 风险规避 | 设计缺陷可能导致模具报废 | 手板验证阶段规避80%以上风险 |
成本结构分析：传统模式下，一套小家电外壳注塑模3-8万元，汽车内饰大件数十万元起步。改模一次3000元起。如果设计缺陷严重，整套模具可能直接报废。一站式模式下，手板加工成本仅为开模的5%-10%，却能规避80%以上的潜在风险。对于需要多轮迭代的项目，综合成本优势显著。
五、答疑：客户高频问题
Q1：没有3D图纸，只有实物样品，能开模注塑吗？
可以。先通过三维扫描获取点云数据，再经逆向工程转为CAD模型。这是“扫描—建模—打印—量产”全流程的核心应用场景。
Q2：从扫描到拿到手板需要多久？
标准流程5-10个工作日。3D打印手板本身1-3天可完成，时间主要花在扫描数据处理和逆向建模环节。
Q3：小批量试产选3D打印还是开模注塑？
需求量在10-100件以下，3D打印无需分摊模具费，单件成本更低。需求超200件且结构简单时，注塑量产的成本优势开始显现。
Q4：手板和注塑件的性能差异有多大？
SLA树脂热变形温度50-60°C，注塑PC/ABS合金约110°C。手板可验证装配和外观，但无法真实模拟注塑件的高温收缩行为，手板确认后需留一轮DFM评审和模流分析。
Q5：杭州博型科技能处理哪些类型的项目？
覆盖机械模具壳体产品打样定制、仿真展品模型、建筑模型、医疗器械和骨骼模型等。具备树脂、尼龙、金属3D打印能力，以及ABS、透明PC注塑量产能力。
