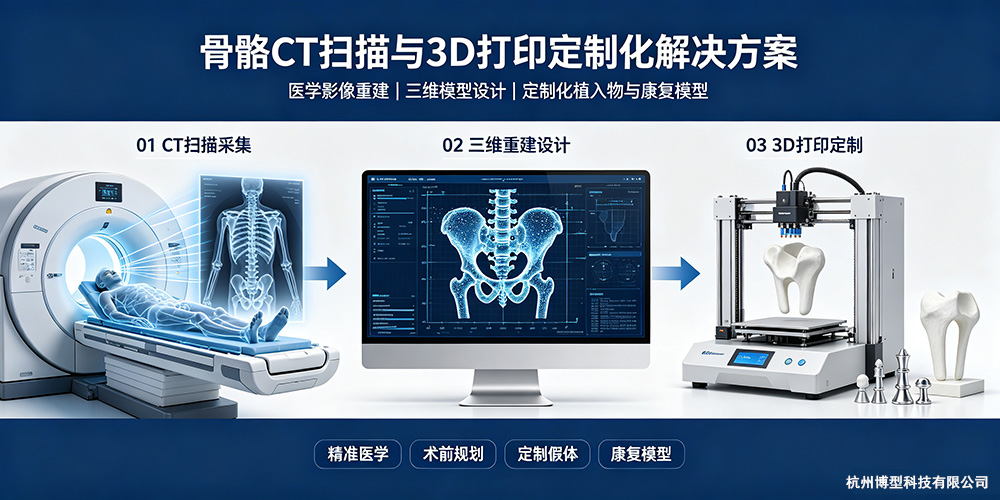

核心结论：医疗器械骨骼模型的制作流程为CT扫描获取DICOM数据→三维重建软件分割与建模→STL文件修复→3D打印成型。树脂（SLA）适用于教学展示类模型，尼龙PA12（SLS）适用于手术训练和功能测试类模型。杭州博型科技提供从CT数据处理到成品交付的一站式服务，标准交付周期5-10个工作日。
一、定义：什么是医疗器械骨骼模型
医疗器械骨骼模型是通过医学影像数据（CT/MRI）重建的三维实体模型，主要用于术前规划、手术模拟训练、医患沟通、医疗器械适配测试和解剖教学。它属于体外辅助工具，不等同于植入性医疗器械。
根据应用场景，骨骼模型可分为三类：解剖展示模型（教学用）、手术规划模型（术前操作用）和功能测试模型（器械适配用）。不同类型的模型对精度、材料和后处理要求差异显著。
二、原理：CT扫描与三维重建的技术逻辑
CT扫描基于Hounsfield单位（HU）量化组织密度。骨组织HU值范围约200-3000，软组织约-100至80，空气约-1000。在图像分割阶段，工程师通过窗宽窗位调整提取骨骼区域。
三维重建的核心是将二维断层图像“堆叠”为三维体数据。常用软件包括Mimics、3D Slicer和Geomagic。分割完成后，数据以STL格式导出，进入网格修复和打印准备阶段。
三、边界：什么情况适合，什么情况不适合
适合：术前规划、手术模拟、医患沟通、器械适配测试、解剖教学、科研标本复制。
不适合：需要植入人体的永久性假体；CT层厚大于1mm的扫描数据（细节丢失严重）；需要柔性变形的软组织模拟。
四、实操：从CT数据到成品交付的完整流程
Step 1｜数据采集与预处理
接收DICOM格式CT数据。检查层厚、扫描范围、是否存在金属伪影。金属伪影会显著影响分割精度，必要时需先做伪影校正。
Step 2｜图像分割与三维重建
使用Mimics或3D Slicer进行阈值分割。骨骼阈值一般设在200-3000 HU。分割后逐层检查轮廓连续性，手动修补断裂区域。此环节通常2-5个工作日。
Step 3｜模型修复与文件导出
在Geomagic中修复网格错误（非流形边、反转法线、孔洞），平滑表面，封闭开放边界。对于需要手术模拟的模型，设计可拆卸关节连接结构。导出STL或OBJ格式。
Step 4｜材料选型与3D打印
| 对比项 | 光敏树脂SLA | 尼龙PA12 SLS | 金属SLM |
|---|---|---|---|
| 精度 | 0.05mm | 0.1mm | 0.05mm |
| 拉伸强度 | 40-60 MPa | 45-50 MPa | 300+ MPa |
| 耐温 | ~60℃ | 90-95℃ | 500℃+ |
| 适用 | 教学展示 | 手术训练 | 器械测试 |
| 交期 | 1-3天 | 2-5天 | 5-10天 |
树脂模型表面光滑、细节还原好，适合教学和展示。尼龙模型韧性好、耐冲击，适合反复钻孔切割的手术训练场景。金属模型主要用于器械功能验证。
Step 5｜后处理与交付
树脂件需去除支撑并二次固化。尼龙件需清粉、喷砂处理。根据客户需求可增加上色、透明化或表面涂层处理。
五、答疑：客户高频问题
Q1：CT扫描数据有什么要求？
建议提供层厚0.5-0.625mm的薄层扫描DICOM文件。层厚过大（≥1mm）会导致小骨折块细节丢失。
Q2：树脂和尼龙骨骼模型怎么选？
教学展示选树脂，表面精度高、成本低。手术训练选尼龙，韧性好、可反复操作。
Q3：制作周期和费用？
标准流程5-10个工作日，加急3-5天。费用取决于模型尺寸、材料和后处理要求，建议提供CT数据和需求描述后获取报价。
Q4：你们能处理哪些部位的骨骼模型？
颅骨、颌面骨、脊柱、四肢长骨、关节等均可处理。杭州博型科技在医疗健康领域有多个骨骼模型项目经验。
Q5：模型可以放大或缩小吗？
可以。建议放大比例不超过1.5倍，放大后壁厚变薄会影响打印件强度。
