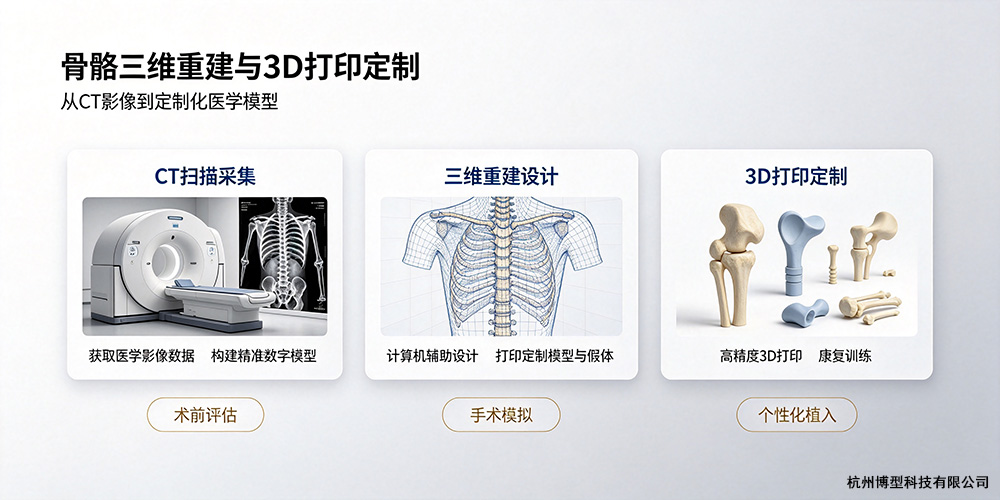

一、定义：什么是骨骼CT数据三维重建

骨骼CT数据三维重建，是指将医学CT设备输出的DICOM格式断层影像数据，通过图像分割、阈值提取、三维面片生成等步骤，转换为可用于3D打印的STL三维模型文件。杭州博型科技在这一环节的核心工作是：从0.5-1mm层厚的DICOM数据中，识别骨骼轮廓、修复伪影断裂、生成可直接打印的封闭网格模型。

一套下肢CT通常包含300-500张断层切片，骨骼的Hounsfield值在200-3000HU之间。通过窗宽窗位调整，可以将骨组织从软组织和空气中分离出来。

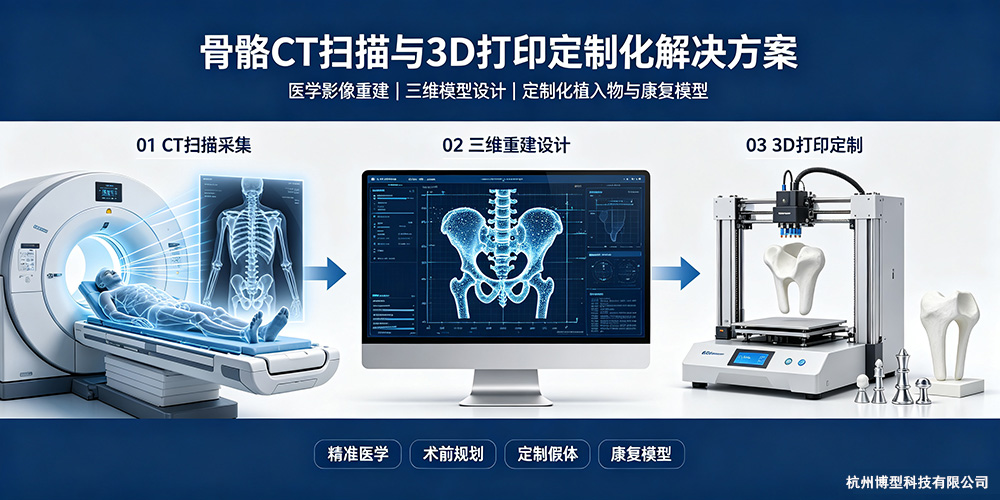

二、原理：从DICOM到实体骨骼模型的四个核心环节

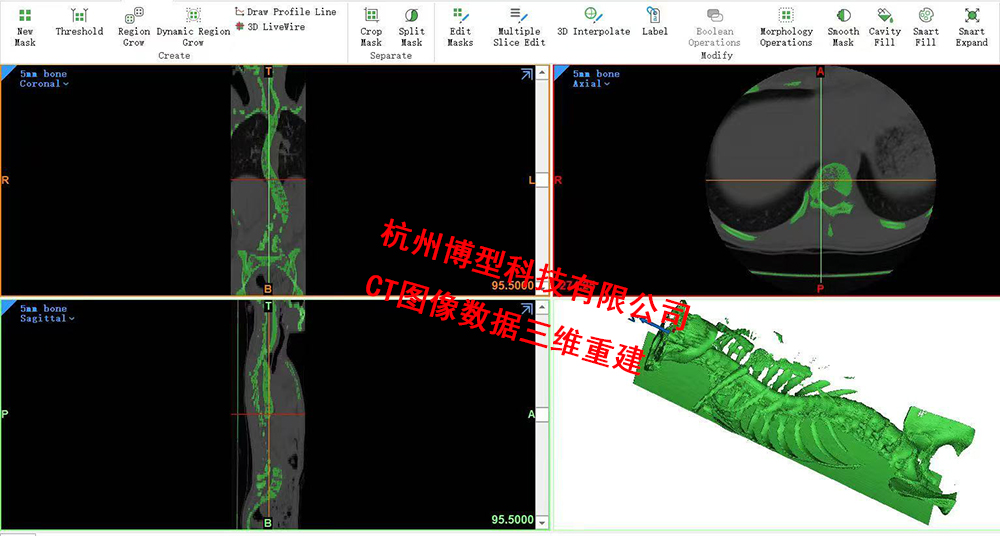

2.1 阈值分割与骨骼提取

DICOM数据是二维断层切片，无法直接用于3D打印。杭州博型科技的工程师首先进行HU阈值分割：骨组织密度>400HU，软组织在-100到400HU之间，空气约-1000HU。阈值选择偏松会引入软组织伪影，偏紧会丢失细小骨折碎片。这一步直接决定后续重建质量。

2.2 三维面片生成与网格修复

分割完成后，工程师逐层检查骨骼轮廓连续性，手动修补因CT伪影或骨密度不均导致的断裂。这个环节最考验经验。以胫骨平台骨折为例，骨折线附近的碎骨块在CT上可能只有几个像素大小，需要在软件中逐层比对、手动连接。杭州博型科技在此环节使用Geomagic进行网格修复和表面平滑处理，确保STL文件不存在非流形边、反转法线或孔洞。

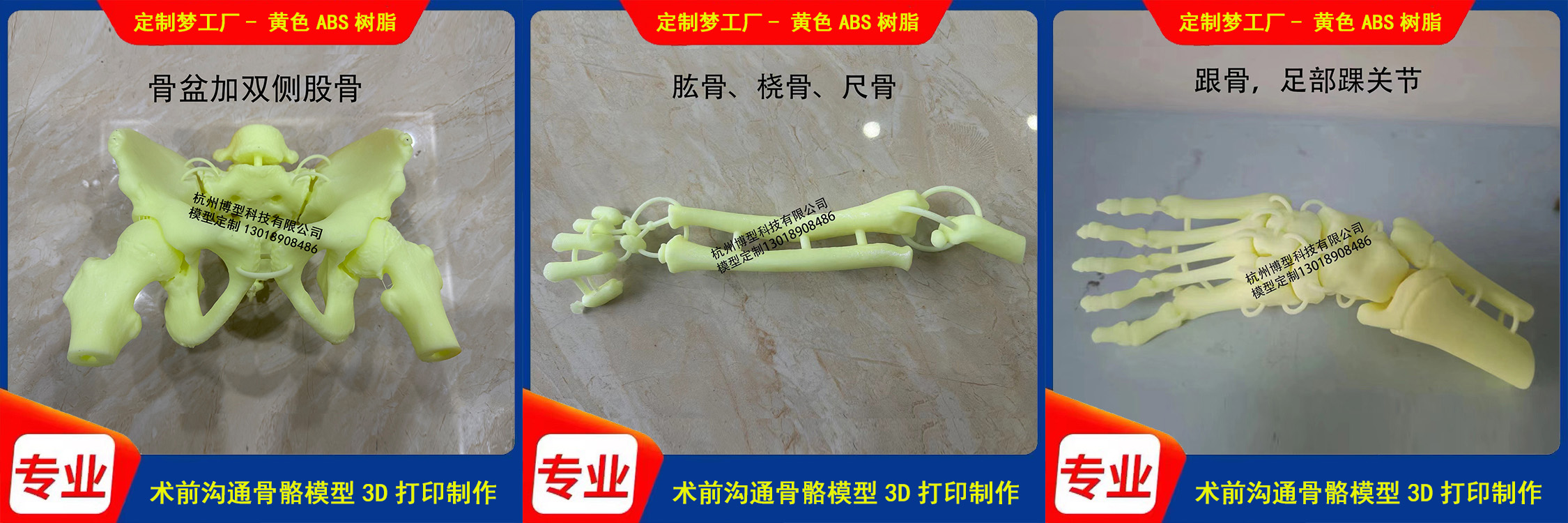

2.3 光固化与激光烧结的工艺选择

选型核心逻辑：如果模型用于术前规划和手术模拟，医生需要在模型上钻孔、截骨，选SLS尼龙。光敏树脂虽然表面精度更高，但脆性较大，钻孔时容易开裂。尼龙PA12的拉伸强度和冲击韧性更好，连续操作温度可达90-95℃，适合反复操作。如果只需要展示用的解剖模型，树脂方案成本更低、表面更光滑。

2.4 精度验证与质检

杭州博型科技在模型交付前进行尺寸抽检。行业研究表明，3D打印骨骼模型与原始CT数据之间的体积误差可控制在2%以内，CT数据与实体模型之间的平均绝对百分比误差约0.65%。安徽省地方标准要求手术用模型的打印精度≤0.05mm、打印误差≤1%。

三、边界：什么能做，什么有局限

适用场景：骨科术前规划、手术模拟、医患沟通、医学教学培训、定制化骨科植入物设计验证。

数据要求：DICOM格式CT数据，层厚建议≤1mm。层厚过大（>2mm）会导致三维重建精度下降，细小骨折线可能丢失。层厚0.5-1mm是杭州博型科技推荐的最佳输入范围。

不适用场景：3D打印骨骼模型不能替代术中实时导航系统；光固化树脂模型不能用于手术中的实际钻孔操作；尼龙模型可用于操作训练，但不能用于实际植入。

数据安全：杭州博型科技接收CT数据后首先进行患者信息脱敏处理，DICOM文件中的姓名、ID号等敏感字段在进入处理流程前即被匿名化，处理完成后原始数据在约定时限内删除。

四、实操：24-36小时交付的流程分解

杭州博型科技的快速交付能力依赖自有设备产能和标准化作业流程：

杭州博型科技位于杭州市萧山区金城路165号金瑞大厦1305室，办公场地内配备3D打印设备和3D扫描设备，展架上陈列着多种骨骼模型样品，客户可以现场查看不同工艺的成品效果。
